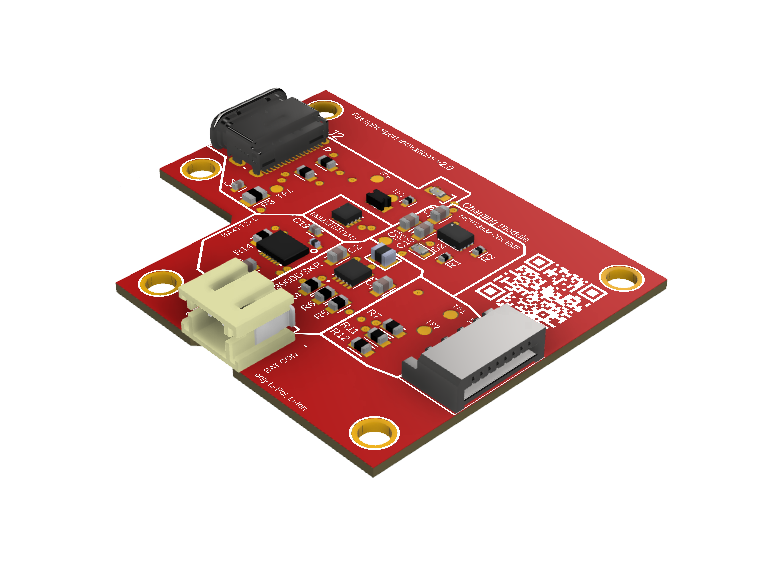

Deska napájecího obvodu
Dodává stabilní napájení senzorům i mikroprocesoru na druhé desce.
- ▸ stabilizátor napětí 3,3 V
- ▸ konektor na bateriový zdroj
- ▸ USB-C pro komunikaci s počítačem
- ▸ modulární — vkládá se nad desku časomíry
Vyvinuto hasiči pro hasiče
FireSync
Bezdrátová časomíra pro požární sport
Konec tahání desítek metrů kabeláže před každými závody. FireSync měří sestřelení terčů bezdrátově, s přesností na mikrosekundy, a výsledkovou listinu sestaví automaticky.
- 0 m
- kabeláže na trati
- µs
- přesnost měření
- 3
- bezdrátová zařízení
- MiWi
- bezdrátový protokol
// O projektu
Proč vznikl FireSync?
Problém
Na hasičských závodech pořadatelé pracně natahují desítky metrů kabeláže k terčům — a to kvůli akci, která obvykle trvá jen jediný den. Příprava klasické časomíry tak zabere neúměrně mnoho času a energie.
Řešení
FireSync dělá časomíru zcela bezdrátovou. Jednotky na terčích komunikují se základnou vzduchem, terč se po útoku sám zresetuje gravitací a data se automaticky promění ve výsledkovou listinu.
// Systém
Jak to funguje
Celý systém tvoří tři zařízení. Dvě jednotky sedí přímo na terčích, třetí je základna připojená k počítači. Vše spolu komunikuje bezdrátově protokolem MiWi.
01
Jednotky na terčích
Dvě zařízení upevněná na sklopných deskách terčů. Na povel startovací pistole spustí stopky a pomocí inklinometru poznají přesný okamžik, kdy proud vody terč sestřelí.
02
Základnová jednotka
Přijímá časy z obou terčů bezdrátově a přes USB-C je předává do počítače. Žádná instalace ovladačů — stačí kabel a prohlížeč.
03
Webový server
Data zpracuje webová aplikace, která automaticky sestaví výsledkovou listinu podle získaných časů — okamžitě dostupnou divákům i pořadatelům.
TERČ A
TERČ B
))) MiWi (((
ZÁKLADNA
──USB-C──▶
PC / WEB
──▶
VÝSLEDKY
// Hardware
Dvě desky, jeden kompaktní celek
Napájecí obvod je oddělený od časomíry a řešený modulárně — desky se vkládají nad sebe, což šetří místo přímo na terči.

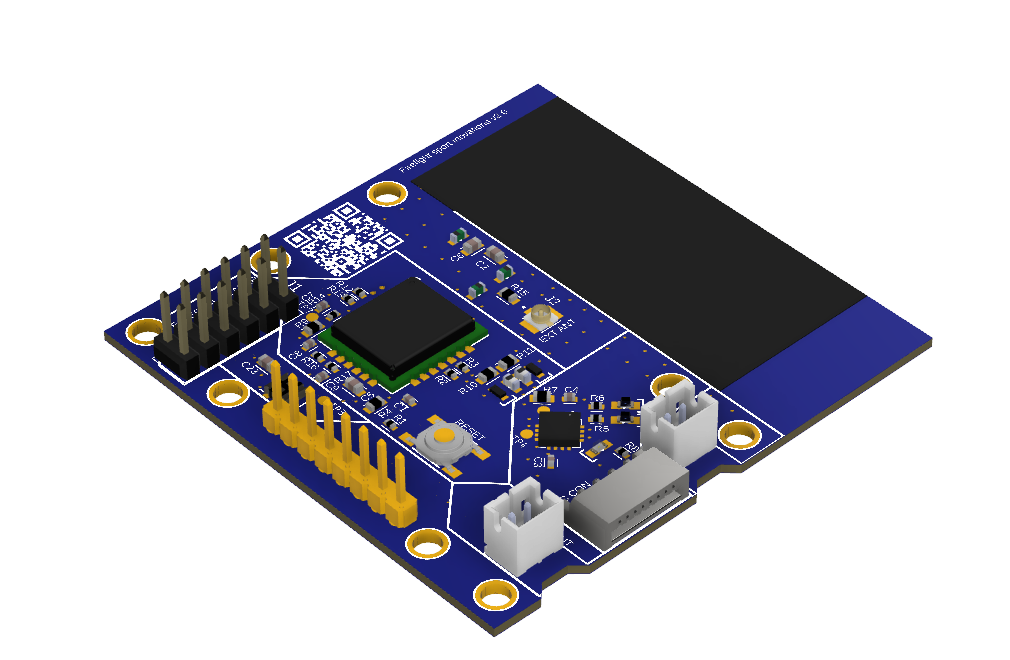

Deska časomíry
Srdce zařízení — detekuje sestřelení terče a bezdrátově odesílá naměřený čas.
- ▸ inklinometr — detekce úhlu sklopení terče
- ▸ konektor na LED pásek (indikace sestřelení)
- ▸ konektor pro startovací pistoli
- ▸ interní anténa + konektor pro externí anténu
Instalace za pár minut
KROK 1
Jednotku připni na sklopnou desku terče, ideálně směrem nahoru.
KROK 2
Základnu připoj k počítači USB-C kabelem a spusť komunikaci ve webové aplikaci.
KROK 3
Závodí se. Terč se po každém útoku resetuje sám — gravitací. Po závodech jednotku odepni a dej nabíjet.
// Software
Webová aplikace
Naměřené časy zpracovává webová aplikace dostupná z jakéhokoliv zařízení. Firmware zařízení je stále ve vývoji — dokumentaci průběžně doplňujeme.

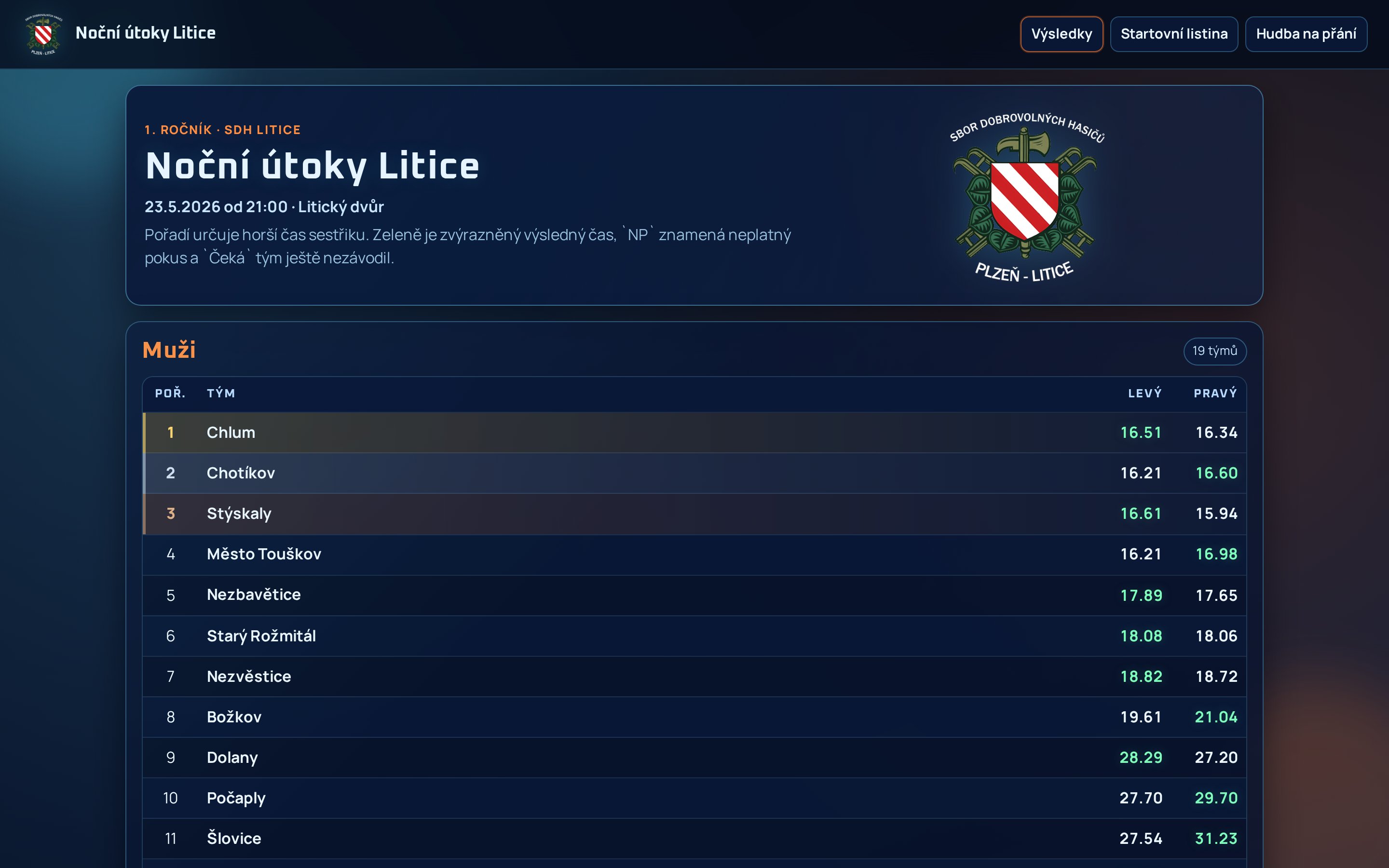

Živé výsledky
Veřejná výsledková listina dostupná komukoliv bez přihlášení — na mobilu diváka i na velké obrazovce na závodech. Automaticky se aktualizuje a pořadí se počítá metodou, kterou zvolí pořadatel.

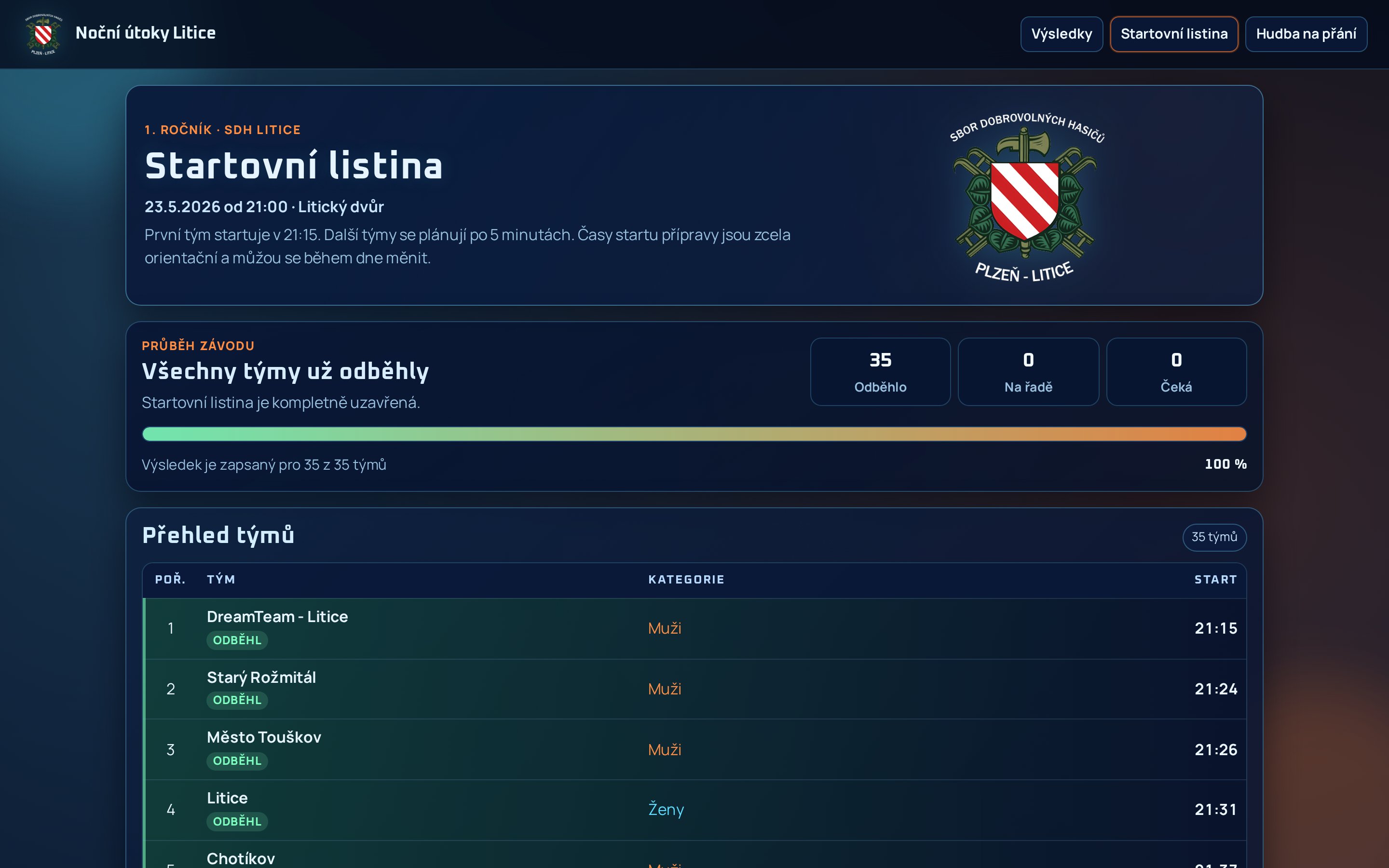

Startovní listina
Přehled registrovaných týmů a startovního pořadí v jednotlivých kategoriích — závodníci i diváci mají vždy jasno, kdo je na řadě.

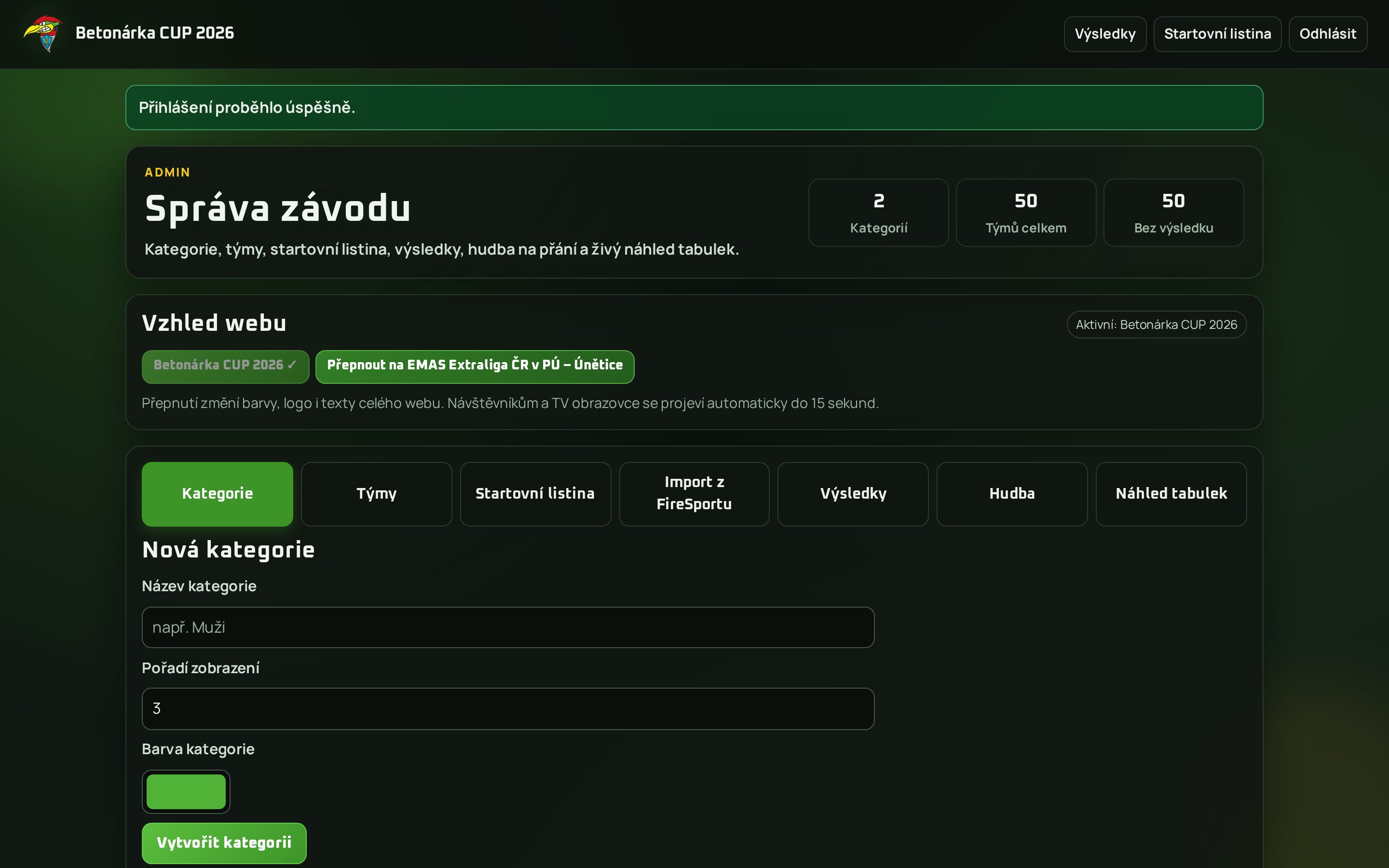

Administrace závodu
Pořadatel spravuje kategorie, týmy, startovní listinu i výsledky na jednom místě. Zvládne i import týmů z FireSportu, hudbu na přání a přepínání vzhledu celého webu podle závodu. Výsledek se počítá zvolenou metodou:
min — nejlepší čas
max — nejhorší čas
sum — součet
prům — průměr

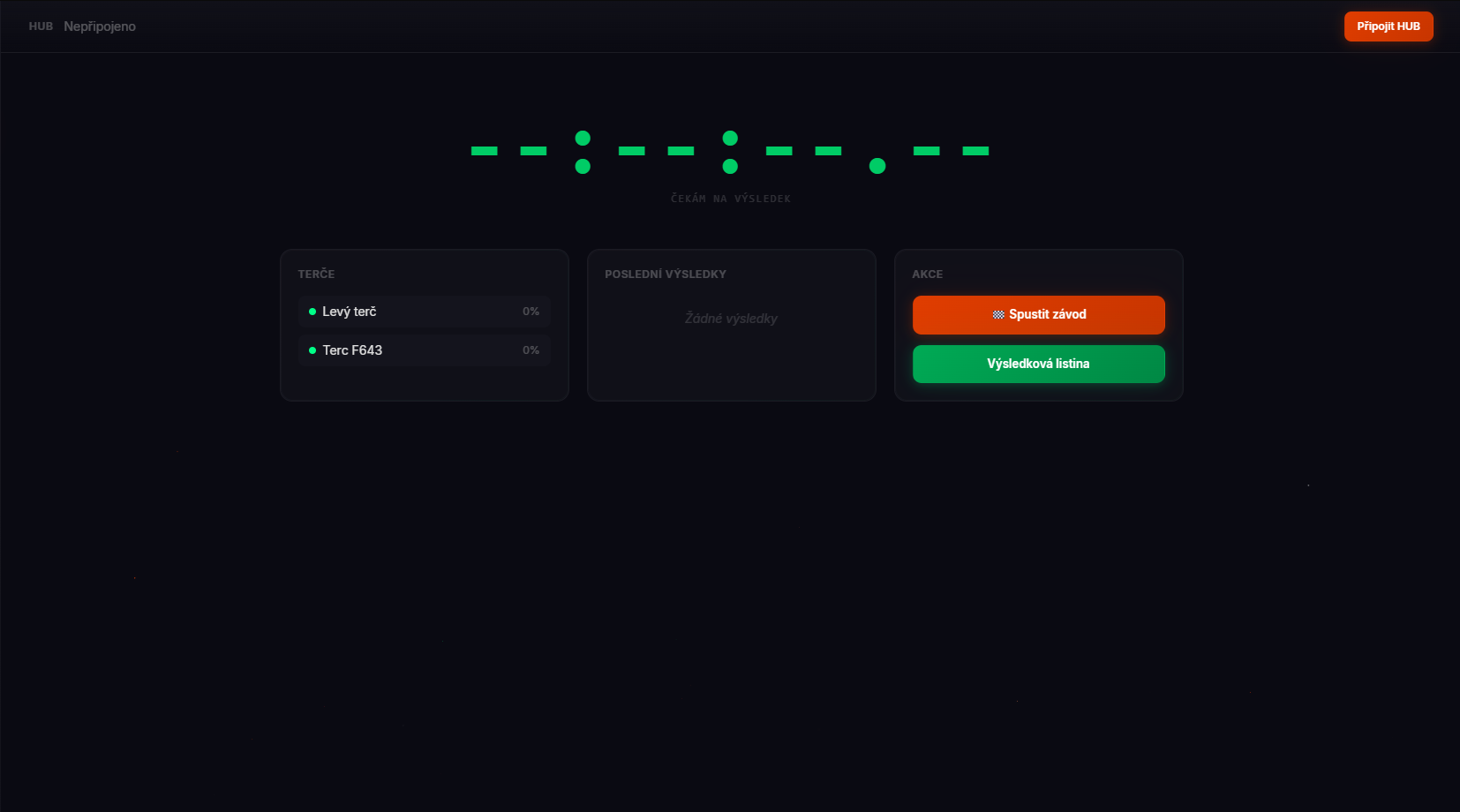

Komunikace se zařízením
Časomíra se připojí přímo do prohlížeče. Vybereš tým, přijde čas z terče a uloží se do databáze. Konzole navíc drží historii všech naměřených časů.
// Nasazení v praxi
Prototyp už běžel na skutečných závodech
// Tým
Autoři projektu
PB
Petr Bouda
HARDWARE · SOFTWARE
Navrhl oba plošné spoje FireSyncu. Požární sport běhá od malička — a právě pohled na pořadatele tahající kabely ho přivedl k nápadu udělat časomíru bezdrátovou. Ve volném čase se věnuje 3D tisku a elektronice.
@petrbouda04 ↗JR
Jakub Rauner
FIRMWARE · SOFTWARE
Tvůrce webové aplikace a firmwaru. Požárnímu sportu se věnuje od dětství — do patnácti let jako závodník, dnes jako trenér mladých hasičů a fotograf soutěží.
@rauniik.jpg ↗
